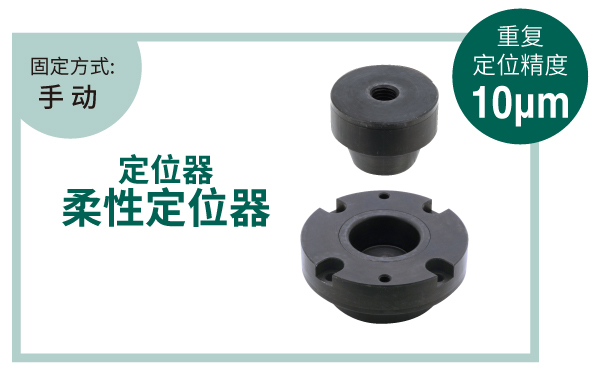

节省选型时间｢工装快换套装｣已经上线。底板和交换板接受特殊定制。
固定方式：手动
规格1 (150mm x 250mm)
重复定位精度10μm
交换板 XWF187-200
| 尺寸 | 150mm×250mm×t20mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | CP720-16032 2个 |
| 重量 | 6kg |
| 附件 | 交换板和底板固定用:内六角螺栓 M10×25 4根 |
| 设计原理及特点 | 有安装、拆卸用提手槽 |
底板(安装孔间距:100mm) XWF187-000
| 尺寸 | 150mm×250mm×t25mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | CP725-16032 2个 |
| 重量 | 8kg |
| 附件 | 吊环螺栓 M8×15 2个 底板和机床工作台固定用:内六角螺栓 M12×30 4根，T形螺母 BJ749-12014 4个 |
| 设计原理及特点 | T形槽尺寸：14，安装孔间距：100mm |
底板(安装孔间距:125mm) XWF187-100
| 尺寸 | 150mm×250mm×t25mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | CP725-16032 2个 |
| 重量 | 8kg |
| 附件 | 吊环螺栓 M8×15 2个 底板和机床工作台固定用:内六角螺栓 M12×30 4根，T形螺母 BJ749-12014 4个 |
| 设计原理及特点 | T形槽尺寸:14，安装孔间距:125mm |
规格2 (200mm x 300mm)
重复定位精度10μm

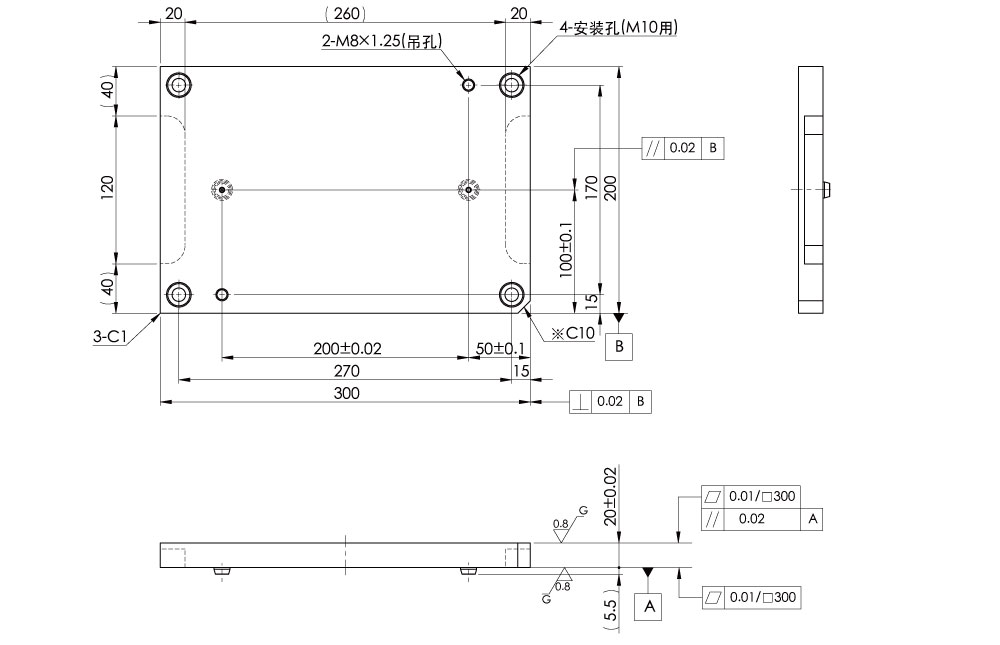

交换板 XWF188-200
| 尺寸 | 200mm×300mm×t20mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | CP720-16032 2个 |
| 重量 | 9kg |
| 附件 | 吊环螺栓 M8×15 2个 交换板和底板固定用:内六角螺栓 M10×25 4根 |
| 设计原理及特点 | 有安装、拆卸用提手槽 |
底板(安装孔间距:100mm) XWF188-000
| 尺寸 | 200mm×300mm×t25mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | CP725-16032 2个 |
| 重量 | 12kg |
| 附件 | 吊环螺栓 M8×15 2个 底板和机床工作台固定用:内六角螺栓 M12×30 4根，T形螺母 BJ749-12014 4个 |
| 设计原理及特点 | T形槽尺寸:14，安装孔间距:100mm |
底板(安装孔间距:125mm) XWF188-100
| 尺寸 | 200mm×300mm×t25mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | CP725-16032 2个 |
| 重量 | 12kg |
| 附件 | 吊环螺栓 M8×15 2个 底板和机床工作台固定用:内六角螺栓 M12×30 4根，T形螺母 BJ749-12014 4个 |
| 设计原理及特点 | T形槽尺寸:14，安装孔间距:125mm |
规格3 (250mm x 350mm)
重复定位精度10μm
交换板 XWF189-200
| 尺寸 | 250mm×350mm×t20mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | CP720-16032 2个 |
| 重量 | 14kg |
| 附件 | 吊环螺栓 M8×15 2个 交换板和底板固定用:内六角螺栓 M10×25 4根 |
| 设计原理及特点 | 有安装、拆卸用提手槽 |
底板(安装孔间距:100mm) XWF189-000
| 尺寸 | 250mm×350mm×t25mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | CP725-16032 2个 |
| 重量 | 17kg |
| 附件 | 吊环螺栓 M8×15 2个 底板和机床工作台固定用:内六角螺栓 M12×30 4根，T形螺母 BJ749-12014 4个 |
| 设计原理及特点 | T形槽尺寸:14，安装孔间距:100mm |
底板(安装孔间距:125mm) XWF189-100
| 尺寸 | 250mm×350mm×t25mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | CP725-16032 2个 |
| 重量 | 17kg |
| 附件 | 吊环螺栓 M8×15 2个 底板和机床工作台固定用:内六角螺栓 M12×30 4根，T形螺母 BJ749-12014 4个 |
| 设计原理及特点 | T形槽尺寸:14，安装孔间距:125mm |
固定方式：气动
规格1 (150mm x 250mm)
重复定位精度3μm
交换板 XWF190-200
| 尺寸 | 150mm×250mm×t20mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | AMWF40-BU-T 1个，AMWF40-BU-D 1个 |
| 重量 | 6kg |
底板(安装孔间距:100mm) XWF190-000
| 尺寸 | 150mm×250mm×t35mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | AMWF40-W-T 2个 |
| 重量 | 10kg |
| 附件 | 吊环螺栓 M8×15 2个 底板和机床工作台固定用:内六角螺栓 M12×40 4根，T形螺母 BJ749-12014 4个 |
| 设计原理及特点 | T形槽尺寸:14，安装孔间距:100mm |
底板(安装孔间距:125mm) XWF190-100
| 尺寸 | 150mm×250mm×t35mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | AMWF40-W-T 2个 |
| 重量 | 10kg |
| 附件 | 吊环螺栓 M8×15 2个 底板和机床工作台固定用:内六角螺栓 M12×40 4根，T形螺母 BJ749-12014 4个 |
| 设计原理及特点 | T形槽尺寸:14，安装孔间距:125mm |
规格2 (200mm x 300mm)
重复定位精度3μm
交换板 XWF191-200
| 尺寸 | 200mm×300mm×t20mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | AMWF40-BU-T 1个，AMWF40-BU-D 1个 |
| 重量 | 10kg |
| 附件 | 吊环螺栓 M8×15 2个 |
底板(安装孔间距:100mm) XWF191-000
| 尺寸 | 200mm×300mm×t35mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | AMWF40-W-T 2个 |
| 重量 | 16kg |
| 附件 | 吊环螺栓 M8×15 2个 底板和机床工作台固定用:内六角螺栓 M12×40 4根，T形螺母 BJ749-12014 4个 |
| 设计原理及特点 | T形槽尺寸:14，安装孔间距:100mm |
底板(安装孔间距:125mm) XWF191-100
| 尺寸 | 200mm×300mm×t35mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | AMWF40-W-T 2个 |
| 重量 | 16kg |
| 附件 | 吊环螺栓 M8×15 2个 底板和机床工作台固定用:内六角螺栓 M12×40 4根，T形螺母 BJ749-12014 4个 |
| 设计原理及特点 | T形槽尺寸:14，安装孔间距:125mm |
规格3 (250mm x 350mm)
重复定位精度3μm
交换板 XWF192-200
| 尺寸 | 250mm×350mm×t20mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | AMWF40-BU-T 1个，AMWF40-BU-D 1个 |
| 重量 | 14kg |
| 附件 | 吊环螺栓 M8×15 2个 |
底板(安装孔间距:100mm) XWF192-000
| 尺寸 | 250mm×350mm×t35mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | AMWF40-W-T 2个 |
| 重量 | 24kg |
| 附件 | 吊环螺栓 M8×15 2个 底板和机床工作台固定用:内六角螺栓 M12×40 4根，T形螺母 BJ749-12014 4个 |
| 设计原理及特点 | T形槽尺寸:14，安装孔间距:100mm |
底板(安装孔间距:125mm) XWF192-100
| 尺寸 | 250mm×350mm×t35mm |
| 材质 | 碳钢(S45C相近) |
| 使用型号 | AMWF40-W-T 2个 |
| 重量 | 24kg |
| 附件 | 吊环螺栓 M8×15 2个 底板和机床工作台固定用:内六角螺栓 M12×40 4根，T形螺母 BJ749-12014 4个 |
| 设计原理及特点 | T形槽尺寸:14，安装孔间距:125mm |
- 以上产品根据T形槽尺寸:14，间距100mm及125mm设计而成，最适用于以上床面尺寸的小型立式加工中心。
- 以上产品重复定位精度指的是，指定交换板在指定底板上重复装拆时的定位精度。
- 产品价格请向我司经销商咨询。请指定所需产品的图号（以XWF开始的编号）。
- 底板和交换板接受特殊定制。详情请咨询代表处。
