形状固定夹具是应对复杂形状时夹口可换型自行加工类夹具。

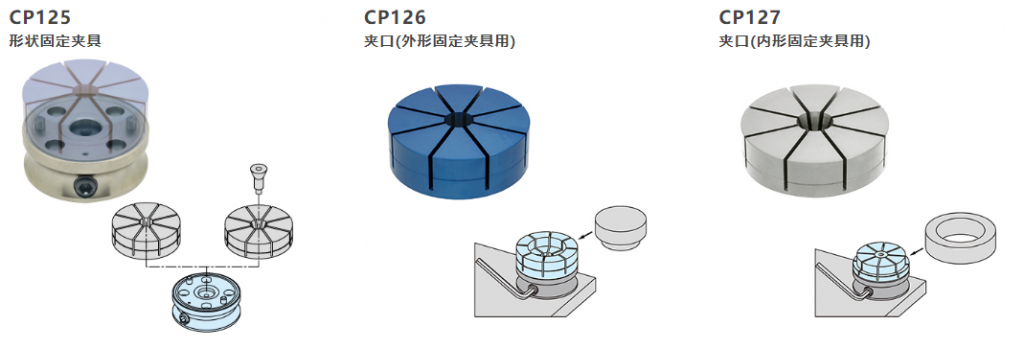

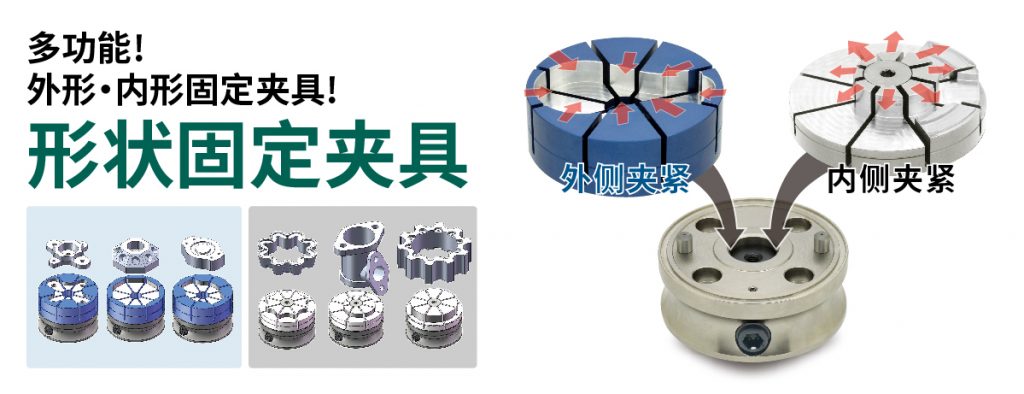

夹口可交换，是一款既可从外侧又可从内侧固定住工件的多功能夹具。推荐应用于多工件同时装夹、应急工件的加工。
外形用
行程：直径0.3mm

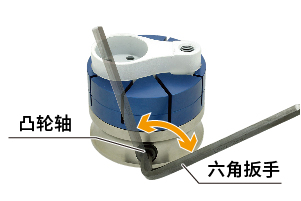

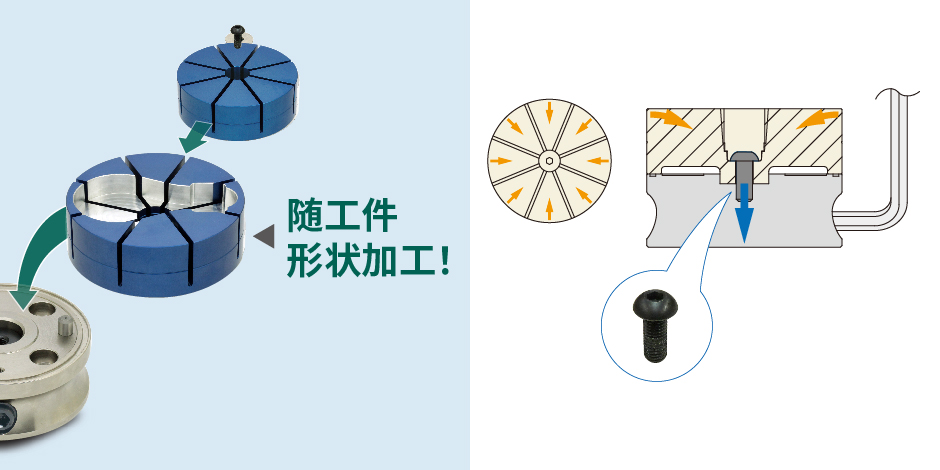

使用扳手进行拧紧，夹口的中央就会被拉紧，夹口从8个方向开始同时往中央收缩。
夹紧力
| 夹口直径 | 最大夹紧力 |
| φ65mm | 4.5kN |
| φ90mm | 7kN |
| φ120mm | 10kN |
| φ160mm | 12kN |
内形用
行程：直径0.3mm

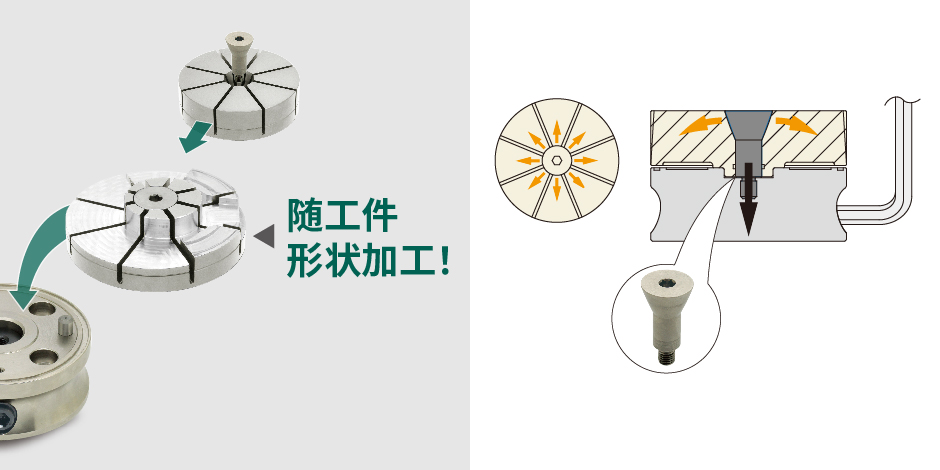

使用扳手进行拧紧，扩张螺栓就会被收紧，夹口从中央开始同时往8个方向扩张。
夹紧力
| 夹口直径 | 最大夹紧力 |
| φ65mm | 4.5kN |
| φ90mm | 7kN |
| φ120mm | 10kN |
| φ160mm | 10kN |

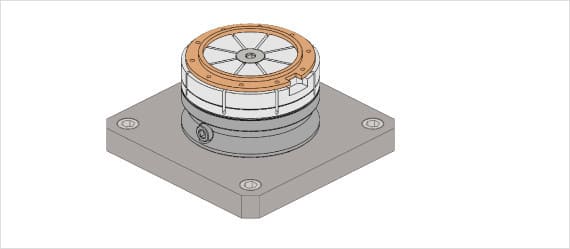

薄壁工件的夹紧(使用内形固定夹口)
通过8等分夹口的设计可以分散夹紧时的应力，可以对应薄壁工件。
※ 参考夹具的能力线图，管理扭矩扳手的扭矩用于控制夹紧力。

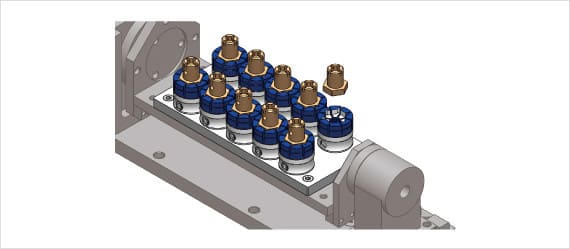

多工件同时装夹(使用外形固定夹口)
简洁圆柱型设计，可以在有限的空间内配置多个夹具。

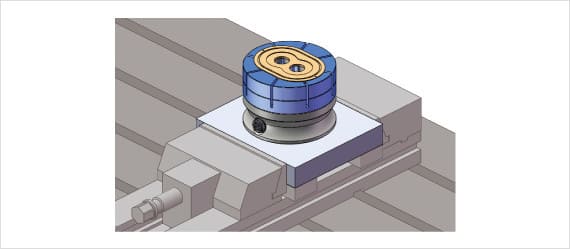

现有设备的组合使用(使用外形固定夹口)
通过安装在底板上，无需拆除现有机床上配置的虎钳，就能对应异形工件的加工。

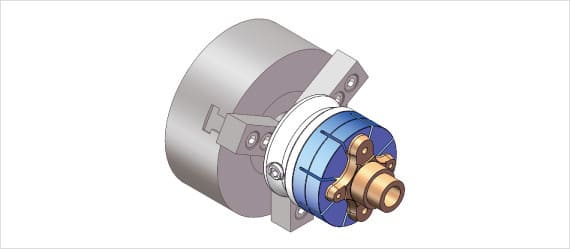

车床加工(使用外形固定夹口)
卡盘比较难装夹的工件也能通过此夹具实现夹紧。

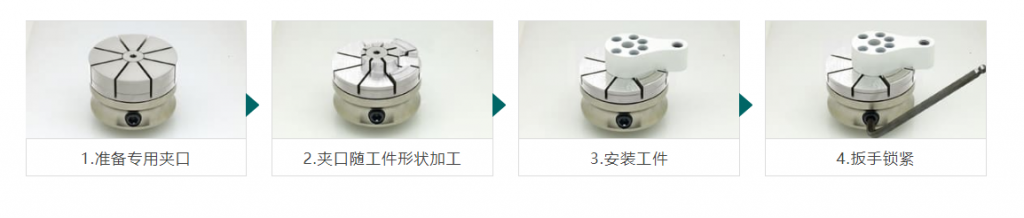

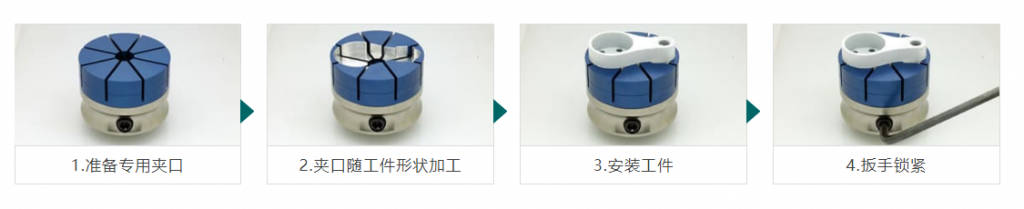

夹紧操作

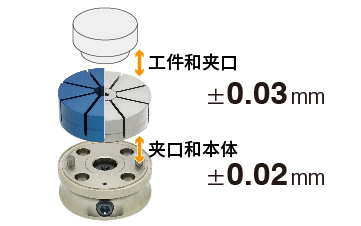

重复定位精度
本文转载自：今尾 (株式会社IMAO) 夹具技术指南
